生產(chǎn)陶粒砂的主要原料就是煤矸石類物料，利用煤矸石陶粒回轉(zhuǎn)窯設(shè)備將煤矸石和其他物料煅燒加工制成尾礦陶粒。生產(chǎn)工藝是原材料加工、制粒以及煅燒等，利用煤矸石制粒的陶粒生產(chǎn)線上有干化和粉磨工藝。

1、干化：將煤矸石經(jīng)過(guò)破碎篩分制成粒度相當(dāng)?shù)脑蠅K，此法工藝簡(jiǎn)單易操作且花費(fèi)較少。

2、粉磨工藝：適用于原材料質(zhì)量不均勻。煤矸石加工和制粒工序包括粗碎、烘干、粉磨和成球，該工藝復(fù)雜、一次投資大，但可以摻人添加加劑調(diào)節(jié)化學(xué)成分，來(lái)制成級(jí)配優(yōu)良的陶粒。

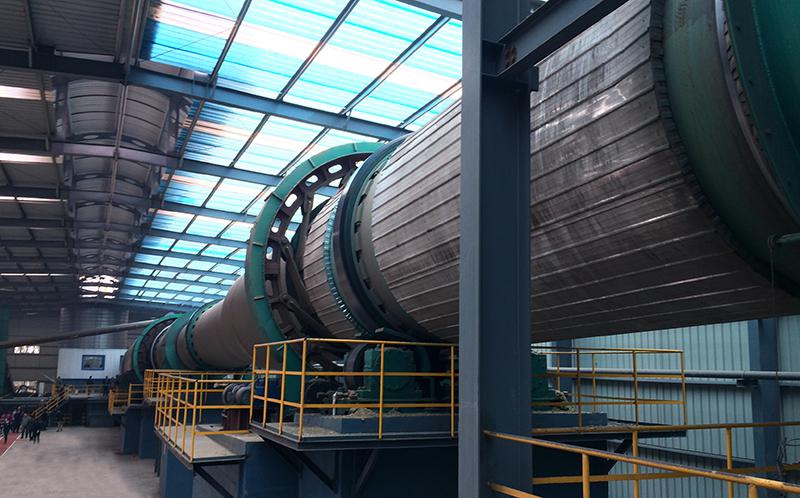

煤矸石陶粒回轉(zhuǎn)窯設(shè)備中的熱加工工藝主要包括烘干、預(yù)熱和煅燒及冷卻三個(gè)工序。在200℃以下應(yīng)緩慢加熱，防止爆裂，保證料球的完整性；生料球的膨脹性主要取決于200—600℃預(yù)熱段的加熱速度，加熱速度越快，物料膨脹的越好；隨著溫度提高，物料的軟化在膨脹帶(溫度1100一1200℃)內(nèi)完成，這時(shí)內(nèi)部氣體逸出，形成壓力，促使料球膨脹。預(yù)熱和煅燒是陶粒燒成最重要的工序，但冷卻工藝對(duì)陶粒質(zhì)量也有很大影響。一般來(lái)講，經(jīng)試驗(yàn)，焙燒的陶粒在溫度最高的膨脹帶迅速冷卻至1000—700℃，而在700—400℃應(yīng)緩慢冷卻，避免結(jié)晶和固化產(chǎn)生大的應(yīng)力，至400℃時(shí)又可快速冷卻。

煤矸石通過(guò)破碎機(jī)加工之后，加工到可以在雷蒙磨需要的粒度，然后通過(guò)雷蒙磨磨粉加工到200目，進(jìn)入雙軸攪拌機(jī)后，和添加物料按照一定比例進(jìn)行攪拌，通過(guò)造粒機(jī)將物料形成粒度后，進(jìn)入回轉(zhuǎn)窯煅燒，然后通過(guò)冷卻機(jī)將物料冷卻處理后成型。
